F_PANEL_header

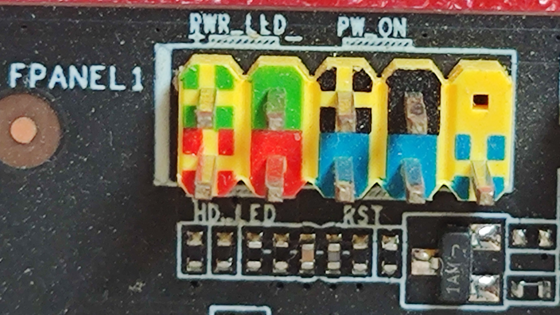

这是一个非常标准且标记清晰的 FPANEL1 接口，也就是 机箱前面板跳线接口。

这是你装机过程中最重要的一个接口。你需要把机箱上的开机键、重启键、电源灯等线插在这里，电脑才能通过按钮正常开关机。

1. 针脚定义图解 (根据丝印)

这块主板非常贴心地使用了彩色底座和文字标注来区分针脚，比那些全黑的盲插主板友好太多了。

根据图片上的丝印，接线逻辑是 “左右分功能，上下分行”：

• 第一排 (Top Row)：
  • 左侧 (绿色底座): PWR_LED = 电源指示灯。
    • 注意看上面的 + 和 - 标记：最左边那根针是正极 (+)。接线时，把机箱 POWER LED 线的正极（通常是彩色线）插在左边，负极（通常是白/黑线）插在右边。
  • 右侧 (黄/黑色底座): PW_ON = 电源开关 (Power Switch)。
    • 这是核心。把机箱上的 POWER SW 线插在这里。开关线不分正负极，随便插都能用。短接这两根针就是开机。
• 第二排 (Bottom Row)：
  • 左侧 (红色底座): HD_LED = 硬盘指示灯。
    • 通常左边是正极。接机箱的 HDD LED 线。插反了灯不会亮，但不会坏，如果不亮调换一下方向即可。
  • 右侧 (蓝色底座): RST = 重启开关 (Reset)。
    • 接机箱的 RESET SW 线。同样不分正负极，随便插。

2. 接线口诀

为了方便记忆，你可以按照颜色区域来插：

• 绿色 -> 电源灯 (Power LED)
• 红色 -> 硬盘灯 (HDD LED)
• 黄/黑 -> 开机键 (Power Switch) [最重要]
• 蓝色 -> 重启键 (Reset Switch)

3. 对于你的 N100 家庭服务器的建议

• 必接: PW_ON (右上角)。哪怕你设置了“来电自启”，也建议接上开机键，方便强制关机或调试。
• 可选: HD_LED (左下角)。如果你做 NAS，接上这个灯可以看到硬盘有没有在读写（闪烁说明在忙），对于判断死机还是忙碌很有用。
• 极简主义: 如果你是那种把主板扔在角落里不接机箱的“裸奔”玩家，你需要开机时，用螺丝刀轻轻碰一下右上角 PW_ON 的那两根金属针，主板就会启动。
