F_AUDIO
一句话定义
F_AUDIO 是主板上的前置音频接口（Front Panel Audio Header），用于连接机箱前面板的耳机和麦克风插孔，遵循 Intel HD Audio 或旧版 AC’97 标准。
核心机制 / 工作原理
物理结构

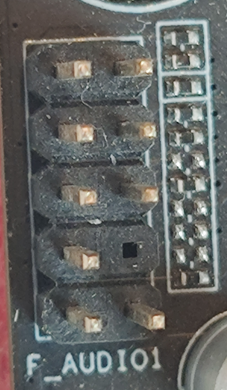

- 名称: F_AUDIO (Front Audio)
- 类型: 标准 9 针（2x5 排列，第 8 针为空位作为防呆 Key）
- 位置: 通常在主板左下角，靠近声卡芯片区域
HD Audio 引脚定义 (Pinout)
| Pin | 信号 | 功能 |
|---|---|---|
| 1 | Mic Left (MIC_L) | 麦克风左声道 |
| 2 | Ground (GND) | 地线 |
| 3 | Mic Right (MIC_R) | 麦克风右声道 |
| 4 | Presence# (SENSE_SEND) | 插入检测，告诉主板前面板有设备插入 |
| 5 | Headphone Right (HP_R) | 耳机右声道 |
| 6 | Sense1_Ret (SENSE1_RET) | 麦克风插入感应返回 |
| 7 | Sense_Send | 感应发送 |
| 8 | 空 (Key) | 防呆设计，无针脚 |
| 9 | Headphone Left (HP_L) | 耳机左声道 |
| 10 | Sense2_Ret (SENSE2_RET) | 耳机插入感应返回 |
HD Audio vs AC’97
| 维度 | HD Audio | AC’97 |
|---|---|---|
| 引入时间 | 2004 年 (Intel) | 1997 年 (Intel) |
| 音质 | 192kHz/32bit，高信噪比 | 48kHz/20bit |
| 插入检测 | Sense 引脚自动检测 | 需要 Presence# 引脚 |
| 多流支持 | 支持 | 不支持 |
| 当前状态 | 当前标准 | 已淘汰 |
新主板（如 N100）全部使用 HD Audio，AC’97 仅见于古董级硬件。
接线方式
- 找到机箱上写着 AUDIO 或 HD AUDIO 的线缆
- 观察插头，有一个堵死的孔（对应 Pin 8 防呆位）
- 将堵死的孔对准主板上缺针的位置（Pin 8），直接插入
- 插不进去说明方向错了，不要硬插
最小例子
桌面电脑场景：将机箱前面板 HD AUDIO 插头插入 F_AUDIO 接口，即可在前面板使用耳机和麦克风。
服务器/软路由场景：前面板通常不需要音频功能，此接口可空置。
常见问题
| 问题 | 原因 | 解决 |
|---|---|---|
| 前面板耳机不响 | BIOS 中前面板音频被禁用 | 进入 BIOS → 板载设备 → 启用 Front Panel Audio |
| 前面板耳机不响 | HD Audio 驱动未安装 | 安装主板对应的声卡驱动 |
| 麦克风不识别 | 插头未完全插入或方向错误 | 检查 Pin 1 对齐，重新插拔 |
| 麦克风不识别 | Windows 隐私设置阻止 | 设置 → 隐私 → 麦克风 → 允许桌面应用访问 |
| 有杂音/电流声 | 前面板线缆受机箱内部电磁干扰 | 使用后面板接口或加装屏蔽线 |
与后面板音频的区别
| 维度 | 前面板 (F_AUDIO) | 后面板 |
|---|---|---|
| 连接方式 | 通过 F_AUDIO 排针转接 | 直接焊在主板 I/O 挡板上 |
| 音质 | 受前面面板线缆质量影响，可能稍差 | 通常更稳定 |
| 便利性 | 便于频繁插拔 | 需要到机箱后面操作 |
| 信号路径 | 经过机箱前面板线缆再到声卡 | 直接到声卡芯片 |
BIOS 中的前面板音频设置
大多数主板 BIOS 中有以下相关选项：
- Front Panel Type: 选择 HD Audio 或 AC’97（新机箱选 HD Audio）
- Front Panel Audio: 启用 / 禁用
- 板载音频 (Onboard Audio): 总开关，禁用后前后面板均无输出
如果前面板不工作，首先检查 BIOS 中 Front Panel Type 是否设为 HD Audio。
边界与常见误解
- Pin 8 空位不是故障：它是防呆设计，故意缺针
- HD Audio 和 AC’97 不兼容：虽然物理接口相同，但信号定义不同。新主板必须用 HD Audio 线
- 前面板和后面板可以同时使用：HD Audio 支持多流，两个接口可同时输出不同音频
- 不是所有机箱都有前面板音频线：工控机箱、NAS 机箱通常省略
