JSW-header

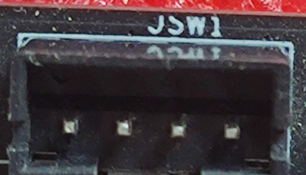

这是一个标记为 JSW1 的接口。

1. 它是做什么的？

• 全称推测: Jumper SWitch (跳线开关) 或 Side Witch (侧边按键板)。
• 用途: 这是一个 一体机 (AIO) 专用的按键板接口。
• 背景: 因为这块板子原本是给“显示器主机一体机”设计的。这种电脑通常会在屏幕侧面或底部有一排小按钮（开机、息屏、亮度调节等）。这个接口就是用来连接那排按钮的排线的。

2. 为什么会有这个接口？

它和我们在主板右下角看到的那个彩色的 FPANEL（前面板插针）功能其实是重复的，但物理形态不同：

• FPANEL (彩色针): 给普通 DIY 机箱用的，一根一根插线。
• JSW1 (黑色座): 给工厂组装用的，直接插一个 4 针的端子，效率更高，防呆不容易掉。

3. 这个接口的可能定义 (4 Pin)

虽然没有说明书，但根据这类工控板的惯例，这 4 根针通常包含了最基础的开关机功能，例如：

1. PWR_SW (开机信号)

2. GND (地线)

3. PWR_LED+ (电源灯正极)

4. PWR_LED- (电源灯负极)

   (具体顺序需万用表测，但通常就是把开机键和灯整合在一起了)

4. 给你的建议

直接忽略它。

• 原因: 你正在做 Home Server / NAS，使用的是普通机箱。你应该去接主板右下角那排彩色的 FPANEL 插针，那里才是标准的机箱开机键接法。
• 除非: 你的 FPANEL 坏了，或者你想自己做一个特殊的“一键开关机”按钮引到桌面上，才需要研究这个接口的线序。
