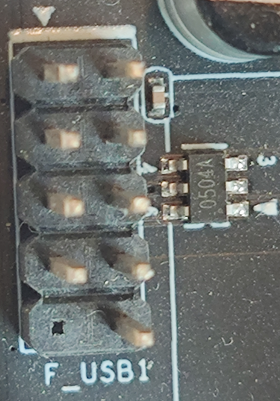

这张图里展示的正是我们刚才讨论过的 F_USB1 接口，也就是 标准的 9 针 USB 2.0 扩展插座。

结合这张高清特写图，我们可以解读出更多硬件细节：

1. 接口身份确认

• 丝印标记: 底部清晰地印着 F_USB1，确认这就是第一组前置 USB 接口。
• 针脚数量: 你可以看到它有两排针。
  • 上排: 5 根针。
  • 下排: 4 根针（注意看，虽然有些反光，但标准 USB 2.0 接口一定是 9 针，其中一个位置是“堵死”的或者空缺的，作为防呆设计，防止插反）。

2. 这个接口能干什么？

这一个插座就可以引出 2 个 USB 2.0 接口。

• 如果你把机箱前面板的 USB 线插在这里，机箱前面的两个 USB 口就能用了。
• 每一排针脚对应一个独立的 USB 接口信号。

3. 细节解读：那个小芯片 “0504A”

在插座右侧，有一个标着 0504A 的 5 脚小芯片。

• 它的作用: 这是一个 USB 限流保护开关 (Power Distribution Switch)。
• 为什么重要: 它负责给这个 USB 接口提供 5V 电力，并且带有过流保护。如果你插了一个短路的坏 U 盘，或者电流过大，这个小芯片会切断电源，防止把主板烧坏。这是正规工控主板才有的良心设计（有些缩水板会直接用电阻直连，一短路就烧板）。

4. 怎么接线（关键点）

如果你要插线，请注意看插座左上角的 PCB 板上，有一个白色的小三角形箭头。

• 三角形 = Pin 1 (第一针)。
• Pin 1 定义: 它是 VCC (5V电源正极)。
• 只要确保你的插头上的红线（通常是电源线）或者插头上标记三角的一侧对准这个位置插下去即可。

总结：这就是你用来接机箱前面板 USB 的标准接口，带防烧保护，用起来很安全。
