J_COM

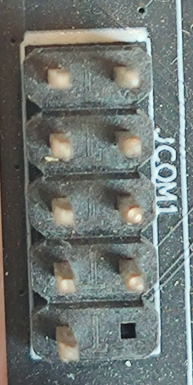

这是一个 J_COM1 接口，也就是 串口插针 (Serial Port Header / COM Header)。

1. 核心身份

• 丝印标记: 旁边竖着印有 J_COM1。
• 学名: RS-232 串口扩展插针。
• 物理结构: 9 针 (2x5 布局，第 10 针通常为空/堵死)。

2. 它和 USB 长的很像，但决不能混用！(高能预警)

这是新手最容易犯的致命错误。

• 长得像: 它也是 9 针，大小和刚才的 F_USB1 几乎一样。
• 关键区别:
  • 缺针位置不同:
    • USB (F_USB1): 通常缺 Pin 9 (角落的一根)。
    • COM (J_COM1): 通常缺 Pin 10 (对角的另一根)。仔细对比你的两张图，你会发现缺针的位置是相反的。
  • 电压不同 (会炸):
    • USB 是 5V。
    • COM 口 (RS-232) 的信号电平可以达到 ±12V。
  • 后果: 如果你把机箱前面板的 USB 线强行插在这个 COM 口上，你的 U 盘或手机会瞬间被 12V 高压击穿烧毁。

3. 这个接口在 N100 软路由上有什么用？

对于家用 NAS/软路由来说，它通常被称为 “救砖神器” 或 “调试口”：

• 系统挂了救急 (Console): 当你的 PVE 或 OpenWrt 系统崩溃，连不上网，或者设置错防火墙把自己关在门外，甚至连显示器都不亮时，你可以通过这个接口（需要买一根 COM转USB 的调试线）连接到另一台电脑，直接通过命令行修复系统。这在服务器维护中非常重要。
• 连接 UPS: 很多老式或专业级的 UPS (不间断电源) 使用串口与主机通信。你可以买一个 DB9 后挡板 接在这里，用来让 UPS 通知 PVE 自动关机。
• 工业控制: 连接交换机 Console 口、老式工控设备等。

总结

这是一个 串口 (COM)。

千万不要把 USB 线插进去！ 除非你有连接 UPS 或专业调试的需求，否则可以在 BIOS 里把它关掉 (Disable Serial Port) 并忽略它。
