J_JESPI

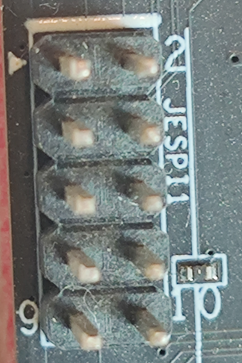

这是一个标记为 J_JESPI1 的接口。

1. 它是做什么的？

• 全称: Enhanced Serial Peripheral Interface (增强型串行外设接口)。
• 用途: 这是一个 工厂/开发人员专用的调试接口。
• 具体功能:
  • 主板诊断: 维修人员或工程师会把专门的 诊断卡 (Debug Card/Port 80 Card) 插在这里，用来读取主板启动时的错误代码（Post Codes）。如果主板点不亮，看代码就知道是内存坏了还是 CPU 没跑过。
  • BIOS 刷写: 在某些情况下，工厂产线也会利用这个总线接口来快速刷写或调试 BIOS/EC 芯片。

2. 对你有什么用？

对普通用户完全无用。

• 这不是 USB 接口。
• 这不是 串口 (COM)。
• 这不是 音频接口。

⚠️ 严重警告

尽管它也是 9 针（2x5 布局，缺一针），长得和 USB 或 COM 口非常像，但它的针脚定义和电压完全不同。

• 绝对不要把 USB 线或机箱跳线插在这里！
• 后果: 如果误插 USB，可能会导致 3.3V/1.8V 的逻辑电平与 USB 的 5V 冲突，甚至烧毁主板上的 EC 芯片（负责电源管理的核心芯片），导致主板彻底报废。

总结：这是给修主板的人用的“听诊器接口”，你可以直接忽略它，把它当成不存在即可。
