4-Pin-ATX

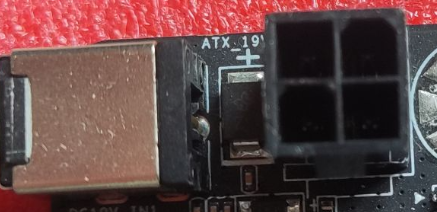

这是一个 4-Pin ATX 电源输入接口，它和旁边的圆形 DC 接口是“二选一”的关系，都用来给主板供电。

这张图片透露了一个极其关键的电压信息，请务必注意：

1. 接口身份与功能

• 名称: ATX 4-Pin Power Connector (通常这种形状叫 P4 接头)。
• 丝印: 注意看接口旁边的白色丝印写着 ATX_19V。
• 功能: 它是主板的备用供电口。
  • 圆形口 (DC Jack): 给普通用户用的，插笔记本那种电源适配器。
  • 方形口 (4-Pin): 给一体机 (AIO) 内部组装用的。如果电源是内置在机箱里的工业电源板，就会通过这种 4 针线直接插在这里供电。

2. ⚠️ 高能预警：电压是 19V！

这是这张图里最重要的信息。

• 大多数 N100 工控板通常是 12V 供电。
• 但这块板子上明确写了 19V。
• 意味着:
  • 电源适配器: 你必须买 19V 的电源适配器（通常是旧款笔记本电脑用的那种，接口规格通常是 5.5x2.5mm）。
  • 如果插 12V 会怎样？: 运气好的话（如果板子支持 12-19V 宽压），能点亮；运气不好，板子带不动或者根本不开机。
  • 如果插 24V 会怎样？: 主板当场烧毁。

3. 千万别乱插台式机电源！

虽然这个黑色的 4 针接口长得和台式机电源上的 CPU 供电线 (CPU 4+4 Pin) 一模一样，但严禁混用：

• 电压不匹配: 台式机 ATX 电源输出的是 12V，而这块板子标称 19V。虽然可能不炸，但可能不稳定。
• 线序风险: 这种非标的工控板，正负极定义有时和标准台式机电源是反的。如果没有万用表测过，直接把台式机电源线插进去，可能会导致主板短路烧毁。

总结

1. 它是干嘛的: 另一个电源插口。
2. 怎么用: 直接忽略它，把它空着。
3. 你应该用哪个: 请使用左边那个带金属壳的 圆形 DC 接口。
4. 买什么电源: 根据丝印 ATX_19V，建议你购买 19V 输出 的 DC 电源适配器（功率建议 60W 以上，比如 19V 3.42A 或 19V 4.74A），不要盲目买 12V 的。
