SYSFAN-header

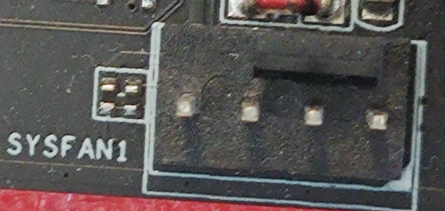

这是一个 SYSFAN1 接口，也就是 系统风扇/机箱风扇接口。

1. 核心身份

• 丝印: SYSFAN1 (System Fan 1)。
• 类型: 标准 4-Pin PWM 风扇接口。
• 位置: 通常位于主板边缘，方便连接机箱后部或前部的散热风扇。

2. 它是做什么的？

• 给机箱散热: 这个接口不是给 CPU 风扇用的（CPU 风扇通常插在 CPU_FAN 上），而是专门用来接 机箱上的辅助风扇。
• 智能调速 (PWM): 因为它是 4 针的，意味着它支持 PWM 脉宽调制。
  • 功能: 主板可以根据系统温度自动调节风扇转速。温度低时慢转（静音），温度高时快转（散热）。

3. 针脚定义 (标准 4 针)

这个接口遵循 PC 工业标准：

1. GND: 地线
2. +12V: 电源 (供电)
3. Sense: 测速 (告诉主板风扇转得有多快)
4. Control: PWM 信号 (告诉风扇该转多快)

4. 给你的 N100 软路由/NAS 建议

• 必须接风扇吗？
  • 如果你是用这块板子做 软路由（只跑流量，不装机械硬盘），N100 发热很小，可能不需要接额外的机箱风扇。
  • 但是，如果你是用它做 NAS（装了 2.5寸 或 3.5寸 机械硬盘），强烈建议在这里接一个机箱风扇对着硬盘吹。硬盘长期高温（超过 45°C）会大大缩短寿命。
• 3 针风扇能插吗？
  • 可以。如果你手头只有普通的 3 针风扇，直接插进去也是能转的（卡扣位置是兼容的，只占用前 3 针），只是可能会失去 PWM 智能调速功能，一直全速转或者只能通过电压调速（取决于 BIOS 支持）。
• 噪音控制:
  • 如果你觉得风扇太吵，可以在 BIOS 的 Hardware Monitor 或 Smart Fan 选项里，针对 SYSFAN1 设置静音模式 (Silent Mode)。

总结: 这是给机箱风扇供电和调速的接口。如果是做 NAS，请务必利用好它来给硬盘散热。
