M.2-硬盘接口

这是一个 M.2 硬盘接口，也是这块主板上最核心的存储扩展位。

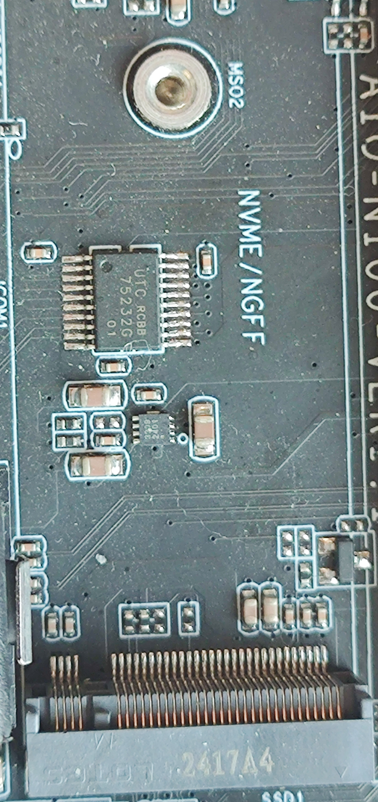

根据图片上的丝印 NVME/NGFF，这块主板非常良心，它是一个 双协议插槽。

1. 核心信息解读

• 丝印标记: NVME/NGFF。
  • NVMe: 代表支持 PCIe 协议 的高速固态硬盘（速度快，比如 1000MB/s - 3500MB/s）。
  • NGFF: 这里特指 SATA 协议 的 M.2 固态硬盘（速度慢，上限 550MB/s，通常这种盘是双缺口的）。
• 接口类型: M-Key (物理插槽只有一个缺口，位于右侧)。
• 兼容性: 无论你手头有闲置的老款 M.2 SATA 硬盘，还是新买的高速 NVMe 硬盘，这个插槽都能插并且都能识别。这在 N100 小板子上是非常实用的设计。

2. 速度与通道 (技术细节)

虽然它支持 NVMe，但受限于 N100 CPU 的通道总数（一共只有 9 条 PCIe 通道），这个接口的速度通常不是满血的。

• 大概率规格: PCIe 3.0 x2 或 PCIe 3.0 x1。
• 实际体验: 跑分可能只有 800MB/s - 1700MB/s 左右。
• 影响: 对于做软路由、NAS、或者跑 Docker 容器来说，完全没有任何影响，速度依然是秒开。不用刻意去买三星 990 Pro 这种顶级盘，买个便宜的国产盘或者发热低的盘更合适。

3. 安装建议 (避坑)

• 固定螺丝: 注意看上方有一个标着 MSO2 的螺丝孔。这是给 2280 长度（最常见的标准长度）硬盘用的固定位。
• 散热: N100 主板通常是被动散热（或者你这款只有一个小风扇吹 CPU）。M.2 硬盘工作时很热，建议花几块钱买个 M.2 散热马甲（薄款铝片）贴上去，防止过热掉速。

4. 旁边那个芯片 UTC 75232G 是啥？

你在接口上方看到一个多脚芯片 UTC 75232G。

• 别担心: 它和硬盘没关系。
• 身份: 这是一个 RS-232 电平转换芯片。
• 关联: 它负责把你刚才看到的那个 J_COM1 串口针脚的信号转换成标准电压。它只是刚好布线布在了硬盘插槽旁边而已。

总结：这是你的 系统盘 (C盘 / root) 专用位置。买一根 256G 或 512G 的 M.2 NVMe 硬盘装在这里安装 PVE 系统是最优解。
