F_USB_4pins

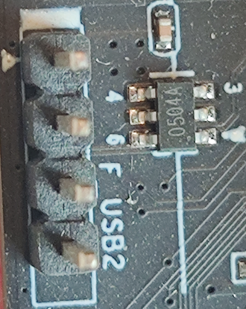

这张图展示的是 F_USB2 接口。

正如我们之前推测的，这是一个 单路 (Single Port) USB 2.0 插针。

以下是关于这个接口的详细技术解读和避坑指南：

1. 接口身份

• 丝印标记: 底部印有 F_USB2。
• 物理结构: 单排 4 针。相比刚才那个 9 针的 F_USB1，这个接口只提供 一个 USB 接口的数据和供电。

2. 关键细节与引脚定义 (非常重要！)

由于这排针没有塑料框体防呆，非常容易插反。一旦插反，5V 电压会直接烧毁你的 USB 设备。请务必仔细看图：

• Pin 1 (VCC / 5V):

  注意看插座左上角的 白色三角形箭头。这个箭头指向的那根针（最上面那根）就是 第一针，必须接红色电源线（VCC）。

• 保护芯片:

  右侧同样配备了一颗 0504A 保护芯片。这意味着虽然它只是个简易的 4 针接口，但依然享有正规的 过流/短路保护。如果你接错了线导致短路，这个芯片会切断电源保护主板，这点非常良心。

3. 标准 4 针定义 (从上到下)

根据图中的三角形指示，顺序应该是：

1. VCC (5V) <--- 三角形箭头位置
2. D- (Data -)
3. D+ (Data +)
4. GND (地线)

4. 它的最佳用途

在你的 N100 家庭服务器（Home Server）构建中，这个孤立的 4 针接口是 “隐藏式系统盘” 的绝佳位置：

• 方案: 购买一个 “9针母转双USB公” 的转接头（只插其中一排），或者专门的 “4针杜邦转USB母口” 线。
• 优势: 把 Unraid / ESXi / PVE 的引导 U 盘插在这里，然后用胶带固定在机箱内部。这样既不占用外部昂贵的 USB 3.0 接口，又能防止熊孩子或误操作拔掉系统盘。

一句话总结: 这是你的第二个前置 USB 扩展口，只能接一个设备，接线时务必认准左上角的白色小三角，那是 5V 正极！
