LVDS-header

这是一个 LVDS1 屏幕接口 (LVDS Screen Connector)。

它是这块主板作为“一体机主板”身份的最直接证据。

1. 核心身份

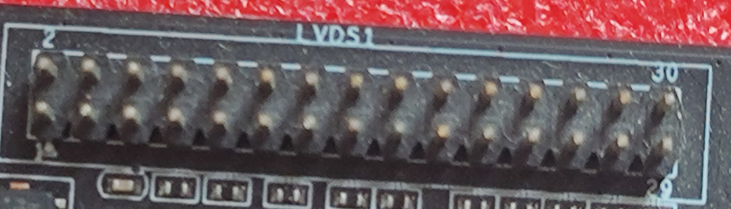

• 丝印: LVDS1。
• 定义: Low-Voltage Differential Signaling (低压差分信号接口)。
• 物理结构: 30 针 (2x15 Pin) 插针。你可以看到左上角标了 2，右上角标了 30，代表它是双排 30 针定义。

2. 它是做什么的？

它是用来 直接连接液晶屏幕面板 的。

• 场景: 在一体机 (AIO) 电脑里，主板是直接藏在屏幕后面的。工厂不需要接 HDMI 线，而是直接用一根排线，一头插在这个 LVDS1 接口上，另一头插在液晶屏背后的驱动板上。
• 关联: PAN PWR header 和 LVDS Enable header 都是为这个接口服务的。
  • PAN_PWR1 决定给这个接口供 3.3V 还是 12V。
  • LVDS EN1 决定是否开启这个接口的信号输出。

3. 对你的 N100 家庭服务器有用吗？

完全无用，且是“禁区”。

• 你的用法: 你会用机箱背面的 HDMI 或 DP 接口接普通显示器，或者直接不接显示器（无头模式）通过网络管理。
• 为什么不能碰:
  • 这个接口没有通用的“即插即用”标准。不同的屏幕面板，线序定义都不一样。
  • 如果你手里没有专门匹配这块主板线序的屏幕排线，千万不要乱插任何东西进去。
  • 这里的针脚非常密集，如果金属物体（如螺丝刀、掉落的螺丝）不小心掉上去造成短路，可能会直接烧毁 CPU 的核显模块或主板供电。

总结

这是给一体机屏幕留的专用视频口。

对于你的 NAS/软路由用途，请把它视为空气，不要接任何线，也不要让金属碰到这排针脚。
