INVERTER-header

这是一个 屏幕背光供电接口 (Screen Backlight Inverter Header)。

这也是这块主板作为“一体机主板”的另一个铁证，通常和刚才那个 LVDS1 接口成对出现。

1. 核心身份

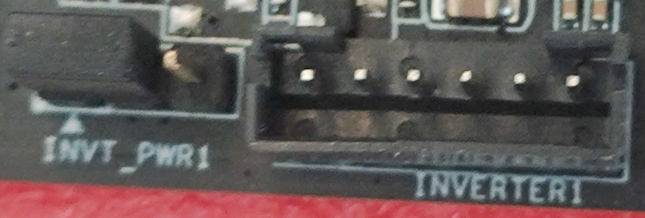

• 丝印: INVERTER1。
• 术语: Inverter（逆变器/高压板）。
• 功能: 专门负责给液晶屏幕的 背光模组 供电和调节亮度。

2. 它是做什么的？

如果你拆过旧的笔记本电脑或显示器，你会发现屏幕后面除了有一根排线传图像（走 LVDS），还有一根线连着一个长条形的电路板，那个板子就叫“高压条”或“升压板”。

• 供电: 这个接口负责把主板的 12V/19V 直流电输送过去。
• 开关: 告诉屏幕“现在开机了，把灯点亮” (BL_ON)。
• 调光: 告诉屏幕“现在太亮了，暗一点” (Brightness/DIM)。

3. 对你的 N100 软路由/NAS 有用吗？

毫无用处，直接忽略。

• 原因: 你用的是 HDMI 接普通的独立显示器，显示器的背光是由显示器自己的电源驱动的，不需要主板操心。
• 警告: 这个接口输出的电压通常等于主板的输入电压（12V 或 19V）。虽然它叫“逆变器接口”，但它输出的是直流电给高压板用。
  • 千万不要 把机箱风扇、USB 线或者任何 DIY 的配件插在这里。
  • 后果: 线序不匹配会导致设备瞬间烧毁。

总结

这是 给一体机屏幕背光供电的。

既然你不打算自己手搓一台一体机电脑，那这个接口对你来说就是摆设。请保持空置，不要插任何东西。
